분동과 전자저울

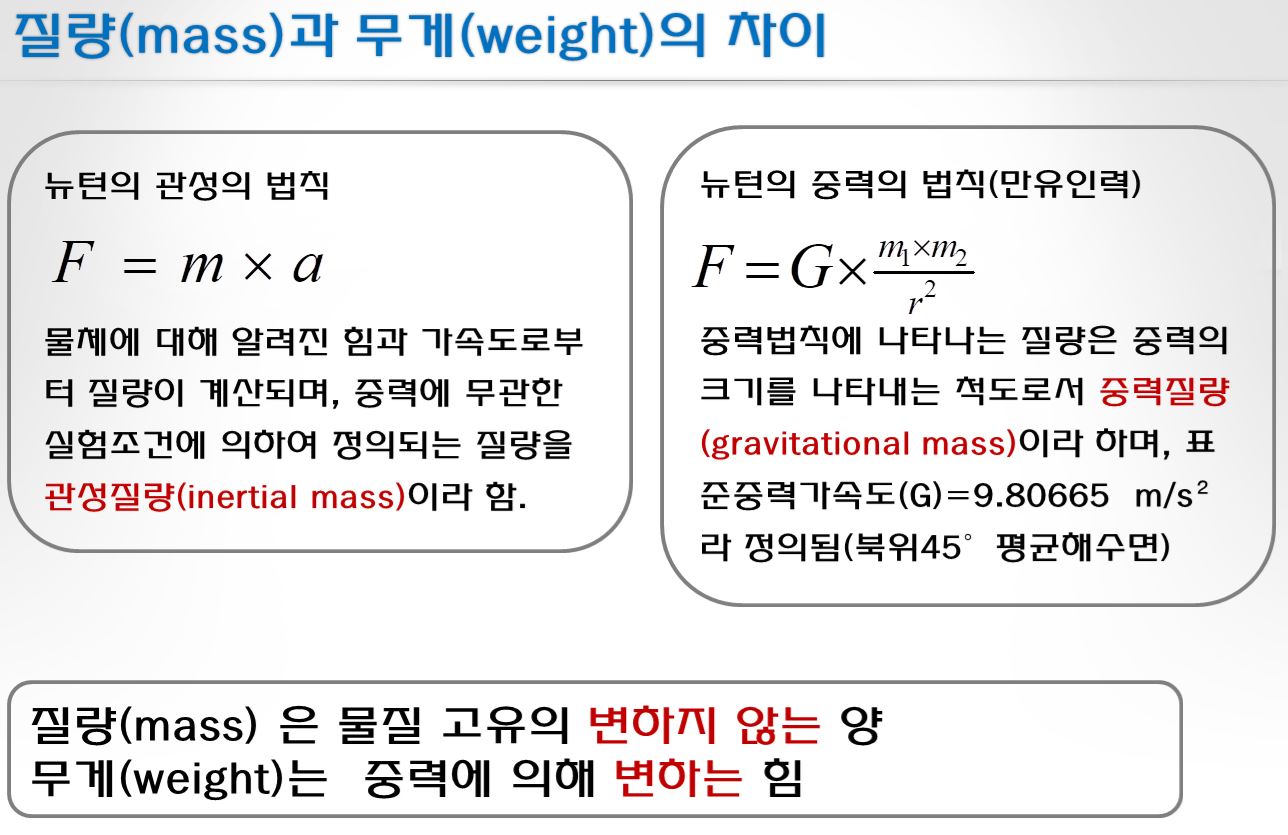

질량과 무게의 차이 : 내가만든자료

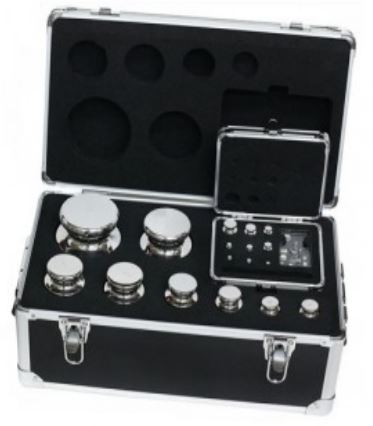

분동 세트(SET)

하나의 분동은 그 분동 자체의 고유한 질량 값을 가지므로 분동의 이름값을 시리즈로 구성하여

최소의 분동 수로서 질량 값을 나타내도록 만든 것이다.



분동의 재료(Material)



E1, E2 : 스테인레스 강

F1, F2 : 놋쇠 수준 이상

M1, M2 : 회주철



분동의 등급(Class)



분동은 상용질량(Conventional mass) 값의 정확도에 따라 등급을 구분하며, 정확도가 높은 쪽에서부터

E1 > E2 > F1 > F2 > M1 > M1-2 > M2 > M3의 기호로 등급을 나타낸다.





분동의 등급별 요구사항



분동의 등급별 요구조건 : 내가만든자료



저울의 정의





어떤 물체에 가해진 중력의 작용을 이용하여 그 물체의 질량을 결정하기 위한 측정 기기다.

즉, 중력의 영향을 받는 물체의 질량을 측정하기 때문에 저울의 위치를 이동하거나 수평이 아닌 상태에서의 측정은 바람직하지 않다.





조작방법에 따른 분류



비 자동저울 : 저울로서 무게를 계량할 때 하중 지시 창에 하중을 걸거나, 제거하거나 또는 계량의 결과를 얻기 위해 조작자를 필요로 하는 저울



자동저울 : 조작자의 개입이 필요치 아니하고, 저울의 고유한 자동 프로세스로 기동 되어 계량이 진행되는 저울





전자저울의 교정방법





1. Span 교정

내부 자체에 Calibration 분동이 내장되어 있는 저울은 사용설명서에 따라 span을 조정한다.

내부에 Calibration 분동이 없는 저울은 외부에서 표준분동을 올려놓고 span을 조정한다.



2. 감도 측정

빈 접시와 최대 용량 부근의 각각 평형점에서 감도분동을 올려놓고 지시 값의 변화를 측정한다.



3. 편심 오차 측정

저울의 팬 중앙으로부터 벗어난 위치에 물체를 올려놓았을 때, 저울의 역학적인 힘의 균형이 벗어남으로써

나타나는 현상으로, 최대용향의 1/2 혹은 1/4 무게 정도의 분동을 사용한다.

4. 직선성 시험

저울의 지시 값과 분동의 상용 질량 값의 직선성 정도를 검사한다.

최대 용량의 0%, 25%, 50%, 75%, 100%에 해당하는 분동으로 증가/감소를 측정한다.



5. 정밀도 측정

최대용량의 1/2 혹은 1/4 무게 정도의 분동을 사용하여 약 5회 이상 반복 측정한다.

이 지시 값들로부터 표준편차(S)값을 구한다.





불확도



측정값의 불확실한 정도를 말한다.

어떠한 대상물을 반복적으로 측정한다고 가정했을 때, 측정값은 항상 동일한 값을 지시하지 않으며,

동일한 측정자가 동일한 측정방법과 환경에서 동일한 계측기로 측정을 한다 해도 측정된 지시값 사이에는

어느 정도 차이가 발생하게 된다.

따라서, 반복 측정에 의해 지시된 다수의 측정 데이터를 분산의 개념으로 통계적 관점으로 접근하는 것이라 할 수 있다.
